ER-Modell - Übungsaufgabe

B

bluepeople12

Aktiver Benutzer
Beiträge
26
Hallo Leute,

ich habe hier noch eine Aufgabe.

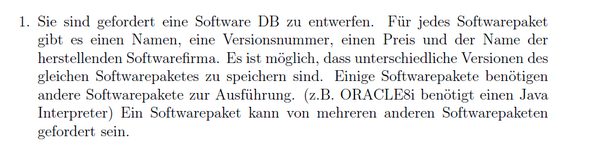

Wir sollen eine ER-Modell zeichnen (mit Entitys, Relationships und den ganzen Attributen).
Meine Lösung (auf Papier gemalt) sieht so aus (ich hoffe das is lesbar).


Ich hab auch noch ein paar meiner Kommentare dazu geschrieben. Was wichtig zu wissen ist, ich hab hier sowohl 1:N / M:N Beziehungen reingemalt, wie auch [min,max]-Version.

Könnt ihr mir sagen was ihr von der Lösung hält? Falls etwas nicht ganz verständlich ist (Schrift oder so), sagt mir bitte bescheid, ich erklärs dann.

Werbung:
Ein Softwarepaket muss N Versionen haben, also Softwarepaket 1---hat---n Softwareversionen
Mit Min/Max Notation glaube ich Softwarepaket (1,1)---hat---(1,n) Softwareversionen

Schwieriger wirds, wenn ein Softwarepaket in einer bestimmten Version Voraussetzung für ein Anderes wird, aber das ist nicht gefordert.
